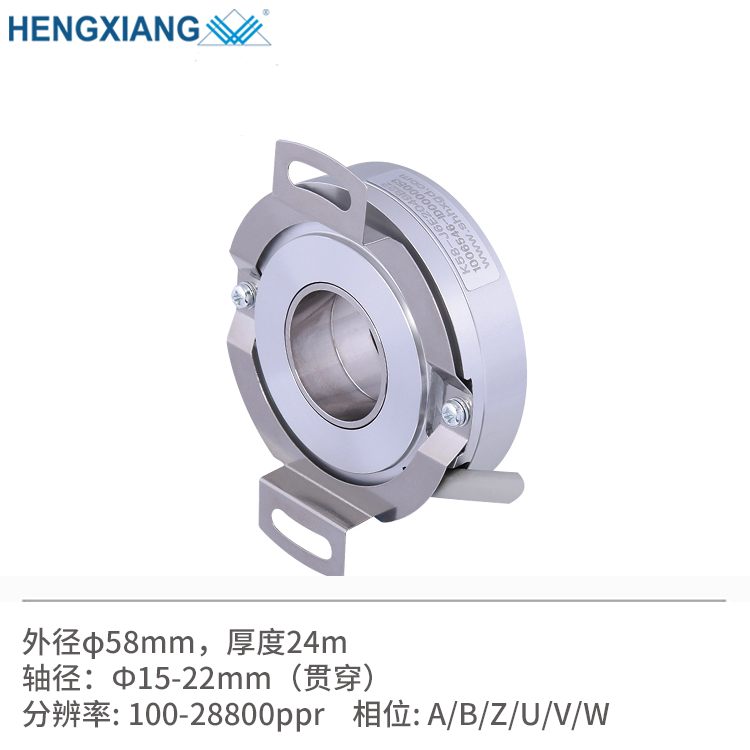

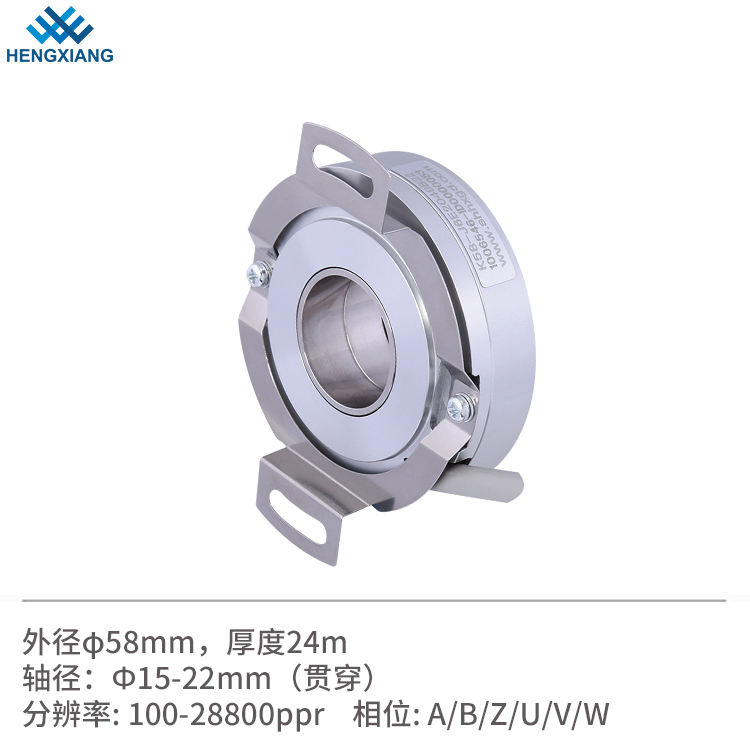

产品介绍：
外形尺寸：外径Φ58mm,厚度为24mm
轴 径：Φ22mm(其它轴径可选Φ20mm;Φ18mm;Φ16mm;Φ15mm)
连接方式: 线侧出
输出形式: 集电极开路、电压、互补和差分输出
分 辨 率：可达28800P/R
电源电压：可选①DC5V；②DC8V-30V
当前位置：首页 > 产品展示 > 编码器 > 增量型-空心轴 > 孔径10-15mm
产品介绍：
外形尺寸：外径Φ58mm,厚度为24mm
轴 径：Φ22mm(其它轴径可选Φ20mm;Φ18mm;Φ16mm;Φ15mm)
连接方式: 线侧出
输出形式: 集电极开路、电压、互补和差分输出
分 辨 率：可达28800P/R
电源电压：可选①DC5V；②DC8V-30V
| 项目 | 参数 | ||||||
| 外形尺寸 | 外径: 58mm ;厚度: 24mm ;轴径: 15mm/16mm/18mm/20mm/22mm | ||||||
| 脉冲 | 1000;1024;1250;2000;2048;2500;5000;7200;14400；16384；28800; 1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2048/4;2048/6;2048/8;2500/4;2500/6;2500/8 | ||||||
| 输出相位 | 相位 A,B,Z,U,V,W | ||||||
| 出线方式 | 电缆线侧出 | ||||||
| 防护等级 | IP50 | ||||||
| 线长 | 1000MM | ||||||
| 包装方式 | 纸盒 | ||||||
| 重量 | 150g | ||||||
| 证书 | CE/ ISO9001 | ||||||
| 输出类型 | N -集电极开路(NPN) | V-电压输出 | F-推拉输出 | C- 长线驱动(26LS31) & RS422 | E- 长线驱动(7272) | ||
| 电源电压 | DC+5V±5% & DC8-30V±5% | DC+5V±5% | DC8-30V±5% | ||||
| 消耗电流 | 100mA MAX | 200mA MAX | 100mA MAX | ||||
| 最高响应频率 | 100KHZ | 200KHZ | 300KHZ | ||||
| 输出容量 | 输出电流 | 流入 | ≤30mA | 负载电阻2.2K | ≤30mA | ≤±50mA | |
| 流出 | - | ≤10mA | |||||
| 输出电压 | "H" | - | - | ≥2.5V | ≥-3V | ||
| "L" | ≤0.4V | ≤0.7V(少于20mA) | ≤0.5V | ≤1V | |||
| 负载电压 | ≤DC30V | - | |||||
| 上升下降时间 | 少于2us(负载电阻1KΩ、线长:2M | 少于1us(线长:2m) | ≤100ns | ||||
| 原点动作 | 低电平有效 | ||||||
| 启动转矩 | 9.8x10-3 N.m(100gf.cm) Max | ||||||
| 惯性力矩 | 6.5x10-6kg.m2 Max | ||||||
| 轴允许力 | 径向 50N; 轴向 30N | ||||||
| 允许最高转速 | 5000RPM | ||||||
| 环境温度 | 工作:-20 ～+80°；保存:-25 ～+90° | ||||||
| 环境湿度 | 工作和保存时 35-90%RH(不结露) | ||||||
| 振动（耐久） | 49m/s2 (5G)(5-2000Hz) 各轴2小时 | ||||||
| 冲击（耐久） | 980m/s2(100G) 11mesc,各方向三次 | ||||||
| 外壳 | 压铸铝合金 | ||||||
| 线长 | 1000mm | ||||||
