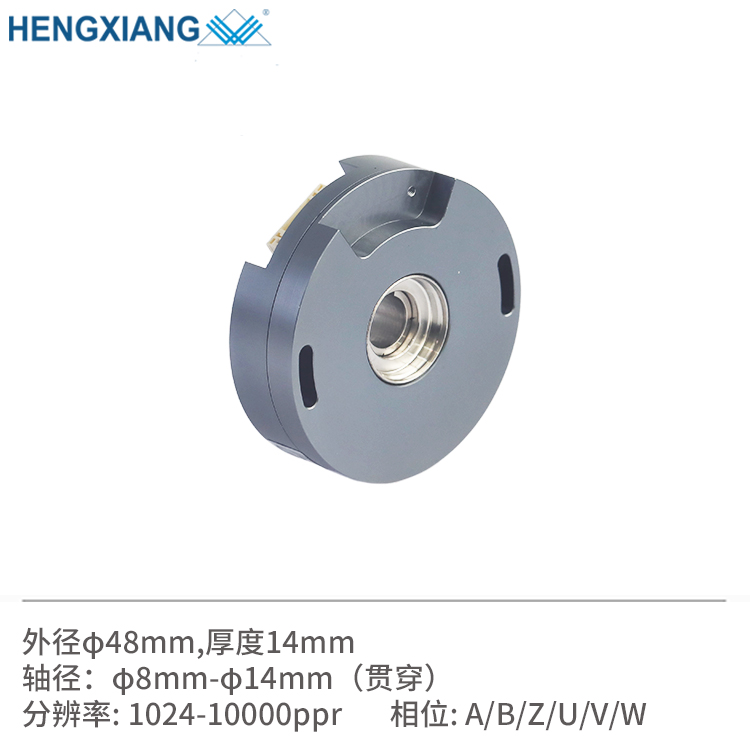

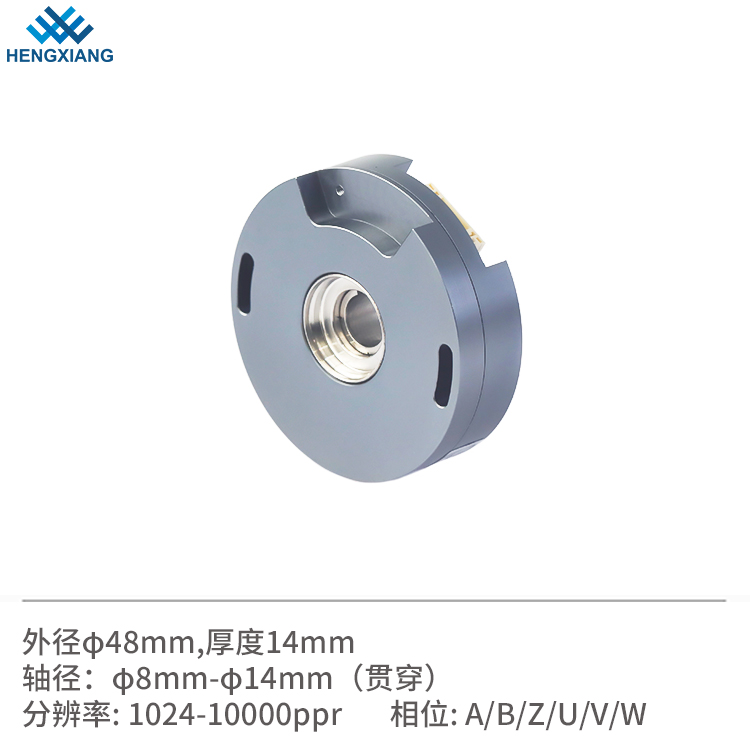

产品介绍：
外径尺寸: 48mm ;厚度: 14mm
轴径：8mm/10mm/12mm/14mm
脉冲：1024-10000PPR
输出形式: TTL(省线式）和TTL、HTL
当前位置：首页 > 产品展示 > 编码器 > 伺服编码器 > 孔径10-14mm
产品介绍：
外径尺寸: 48mm ;厚度: 14mm
轴径：8mm/10mm/12mm/14mm
脉冲：1024-10000PPR
输出形式: TTL(省线式）和TTL、HTL
| 项目 | 基本参数 | |
| 编码器类型 | 增量编码器 | |
| 外径 | 48mm | |
| 厚度 | 14mm | |
| 空心轴直径 | 8mm,10mm,12mm,14mm | |
| 脉冲 | 1024/6;1024/8;1024/16;2048/6;2048/8；2048/16; | |
| 2500/6；2500/8; 2500/16；4096/6；4096/8；4096/16； | ||
| 5000/6；5000/8；5000/16；10000/6；10000/8；10000/16 | ||
| 输出相位 | 相位 A,B,Z,A-,B-,Z-,U,V,W,U-,V-,W- | |
| 供电电压 | DC5V ; DC8-30V | |
| 出线类型 | 径向插座&径向电缆 | |
| 电路输出类型 | NPN集电极开路输出 | |
| 省线式(5V) TTL | ||
| 差分输出(5V) TTL | ||
| 差分输出(DC8-30V) HTL | ||
| 消耗电流 | 120mA 最大 | |
| 最高响应频率 | 800KHZ | |
| GND |
 未接编码器本体
|
|
| 起动转矩 | 少于9.8 *10-3N.m | |
| 惯性力矩 | 少于6.5*10-6kg.m2 | |
| 轴允许力 | 径向 20N; 轴向 10N | |
| 允许最高转速 | 6000RPM ; | |
| 环境温度 | 工作时:-20 ～+95°；保存时:-25 ～+100° | |
| 环境湿度 | 工作时，保存时: 35-85%RH(不结露) | |
| 外壳 | 铝合金 | |
| 线长 | 300mm | |
| 防护等级 | IP50 | |
| 认证 | CE | |
| 包装 | 纸盒包装 | |
| 净重 |
70g |
|
