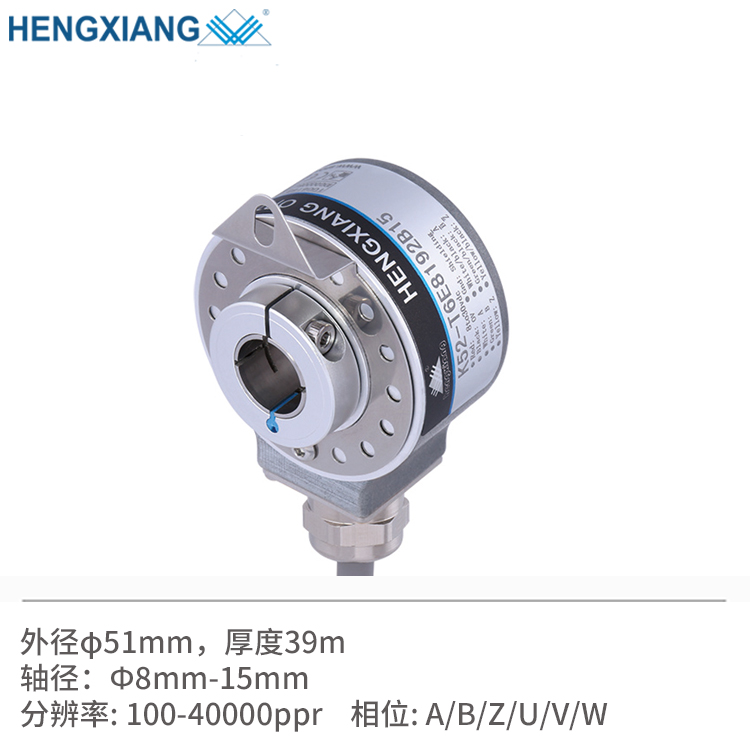

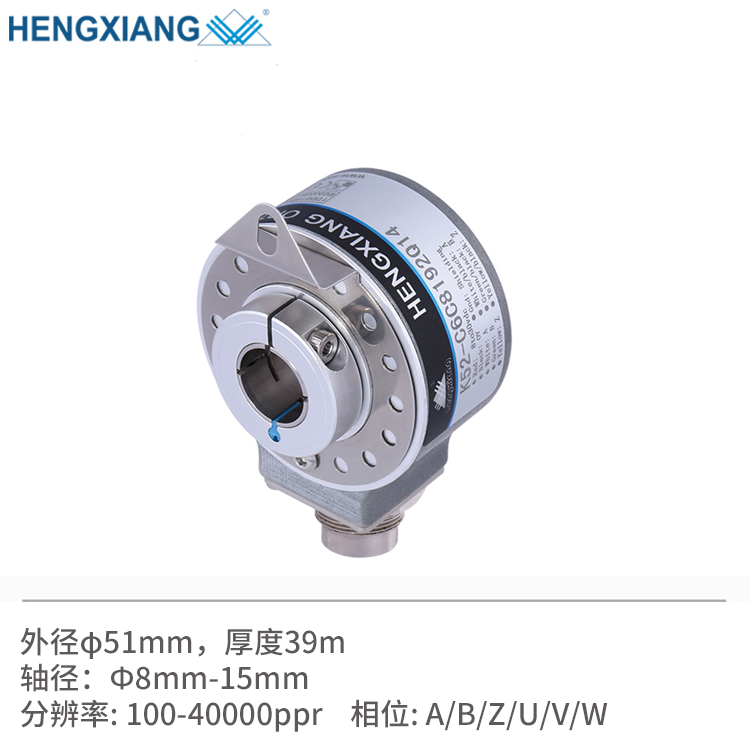

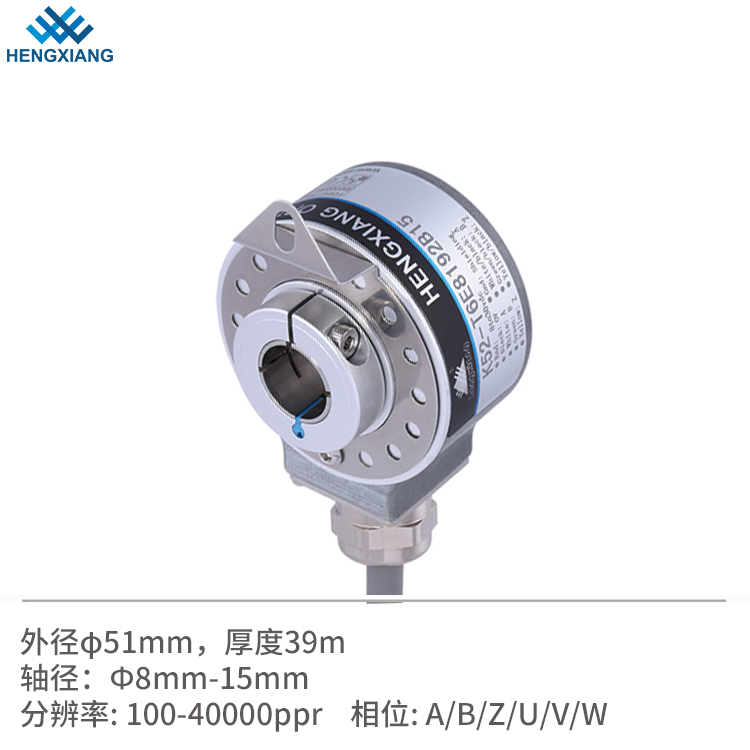

产品介绍：
外形尺寸：外径Φ51mm,厚度为39mm
轴 径：Φ12mm(其它轴径可选Φ8mm;Φ10mm)
分 辨 率：可达23040P/R
电源电压：可选①DC5V；②DC8V-30V
当前位置：首页 > 产品展示 > 编码器 > 伺服编码器 > 孔径10-14mm
产品介绍：
外形尺寸：外径Φ51mm,厚度为39mm
轴 径：Φ12mm(其它轴径可选Φ8mm;Φ10mm)
分 辨 率：可达23040P/R
电源电压：可选①DC5V；②DC8V-30V
| 项目 | 参数 | ||||||
| 外形尺寸 | 外径: 51mm ;厚度: 39mm ;轴径: 8mm/10mm/12mm/14mm/15mm | ||||||
| 脉冲 | 1000;1024;1200;1250;1440;2000;2048;2500;2880;3000;3600; 4096;5000;5760;8192;10000；11520；16384；20000；23040 1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2048/4;2048/6;2048/8; 4096/4;4096/6;4096/8;8192/4;8192/6;8192/8 | ||||||
| 输出相位 | 相位 A,B,Z,U,V,W | ||||||
| 出线方式 | 电缆线 | ||||||
| 防护等级 | IP50 &IP66 | ||||||
| 线长 | 1000MM | ||||||
| 包装方式 | 纸盒 | ||||||
| 重量 | 310g | ||||||
| 证书 | CE/ ISO9001 | ||||||
| 输出类型 | N -集电极开路(NPN) | V-电压输出 | F-推拉输出 | C- 长线驱动(26LS31) & RS422 | E- 长线驱动(7272) | ||
| 电源电压 | DC+5V±5% & DC8-30V±5% | DC+5V±5% | DC8-30V±5% | ||||
| 消耗电流 | 100mA MAX | 200mA MAX | 100mA MAX | ||||
| 最高响应频率 | 100KHZ | 200KHZ | 300KHZ | ||||
| 输出容量 | 输出电流 | 流入 | ≤30mA | 负载电阻2.2K | ≤30mA | ≤±20mA | ≤±50mA |
| 流出 | - | ≤10mA | |||||
| 输出电压 | "H" | - | - | ≥(电源电压-2.5V) | ≥2.5V | ≥-3V | |
| "L" | ≤0.4V | ≤0.7V(少于20mA) | ≥0.4V(when≤30) | ≤0.5V | ≤1V | ||
| 负载电压 | ≤DC30V | - | |||||
| 上升下降时间 | 2us以下(导线长2M） | 少于1us(导线2m) | ≤100ns | ||||
| 原点动作 | 低电平有效 | 高电平有效 | 低电平有效 | - | |||
| 启动转矩 | 9.8x10-3 N.m(100gf.cm) Max | ||||||
| 惯性力矩 | 6.5x10-6kg.m2 Max | ||||||
| 轴允许力 | 径向50N; 轴向 30N | ||||||
| 允许最高转速 | 5000RPM | ||||||
| 环境温度 | 工作:-20 ～+85°；保存:-25 ～+90° | ||||||
| 环境湿度 | 工作和保存时: 35-85%RH(不结露) | ||||||
| 振动（耐久） | 振幅 1.52mm, 5-55Hz ,三轴方向各2小时 | ||||||
| 冲击（耐久） | 980m/s2(100G) | ||||||
| 外壳 | 压铸铝合金 | ||||||
| 线长 | 1000mm | ||||||
