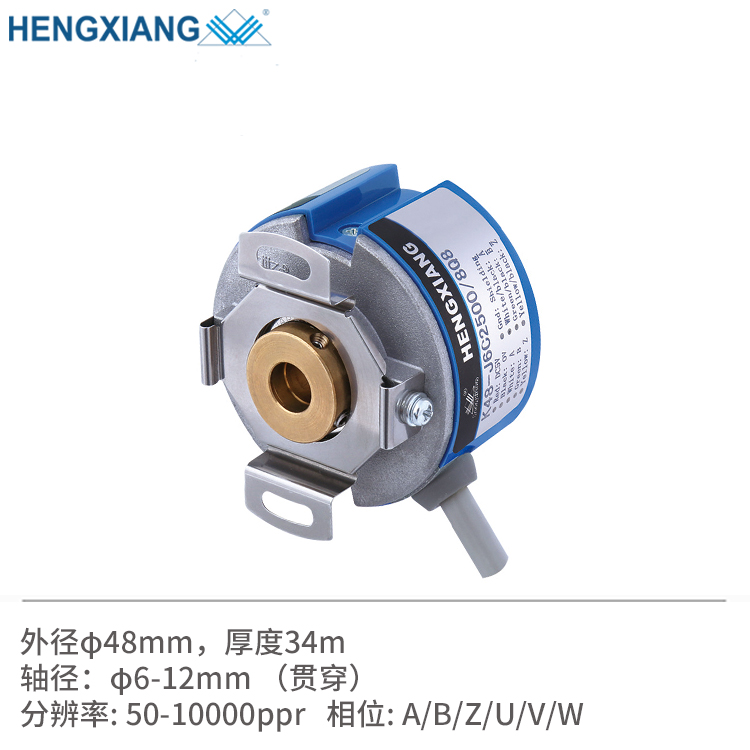

产品介绍：
特点：体积小，结构紧凑合理，多种输出方式和多种轴径可选
应用范围：伺服电机、纺织行业、包装机械、小型仪器等工业自动化控制
外形尺寸：外径Φ48mm,厚度为34mm，轴径Φ12mm；Φ10mm；Φ8mm；Φ6mm
连接方式: 线侧出
输出形式: 集电极开路、电压、互补和差分输出
分辨率：可达10000P/R
当前位置：首页 > 产品展示 > 编码器 > 增量型-空心轴 > 孔径5-8mm

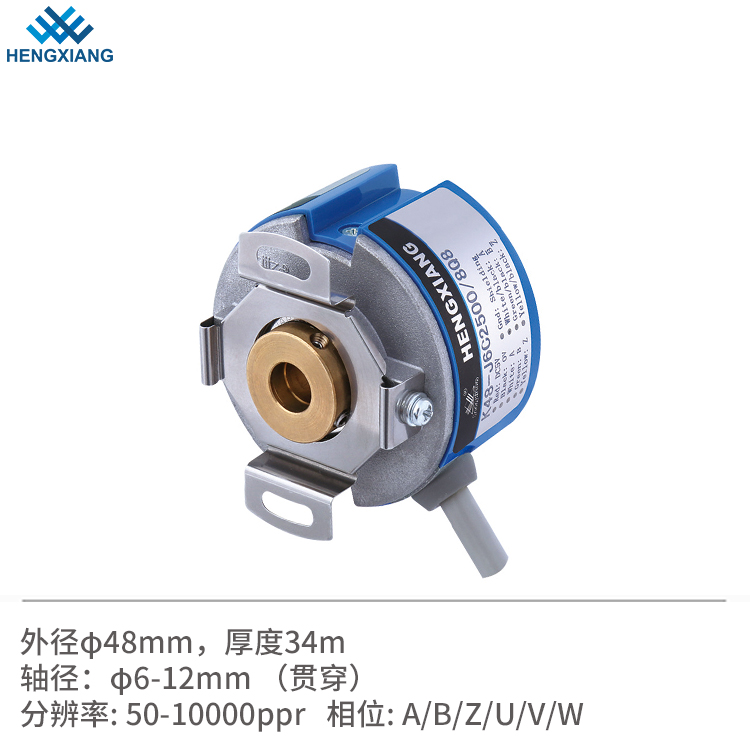

产品介绍：
特点：体积小，结构紧凑合理，多种输出方式和多种轴径可选
应用范围：伺服电机、纺织行业、包装机械、小型仪器等工业自动化控制
外形尺寸：外径Φ48mm,厚度为34mm，轴径Φ12mm；Φ10mm；Φ8mm；Φ6mm
连接方式: 线侧出
输出形式: 集电极开路、电压、互补和差分输出
分辨率：可达10000P/R
| 项目 | 基本参数 | |
| 外形尺寸 | 外径: 48mm | |
| 厚度: 34mm | ||
| 空心 轴径: 6mm/8mm/10mm/12mm | ||
| 脉冲 | 50;60;100;200;256;300;360;500;512;600; | |
| 720;1000;1024;2000;2048;2500;3600;4096;50008192;10000; | ||
| 1000/4;1000/6; 1000/8; 1024/4; 1024/6; 1024/8; 2048/4; 2048/6; 2048/8; 2500/4;2500/6; 2500/8;4096/4;4096/6; 4096/8;8192/4;8192/6; 8192/8;10000/4;10000/6; 10000/8 | ||
| 输出相位 | 相位 A,B,Z,U,V,W or A- B- Z- U- V- W- | |
| 电源电压 | DC5V & DC8-30V | |
| 出线方式 | 径向电缆 | |
| 输出类型 | NPN集电极开路输出 | |
| 电压输出 | ||
| 推拉输出 | ||
| 差分输出 | 长线驱动(26LS31) | |
| 长线驱动(RT7272) | ||
| 长线驱动(26LS31)-相位 ABZ back of UVW | ||
| 环境温度 | 工作温度: -20~+85° | |
| 保存温度: -25~+90° | ||
| 环境湿度 | 工作和保存: 35~85%RH (不结露) | |
| 最高转速 | ≤5000RPM | |
| 防护等级 | IP50 | |
| 线长 | 500mm | |
| 外壳 | 压铸铝合金 | |
| 包装方式 | 纸盒 | |
| 重量 | 140g | |
| 证书 | CE | |
