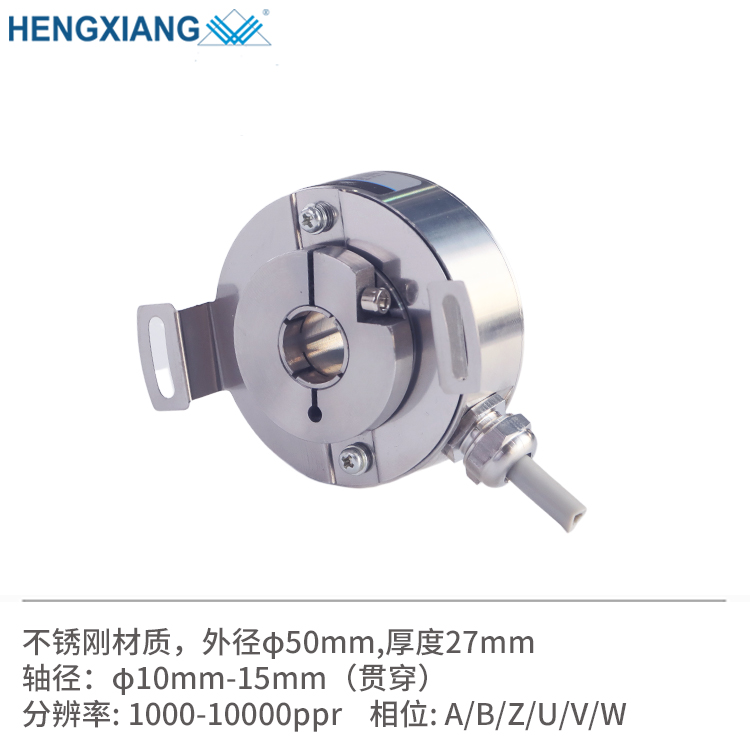

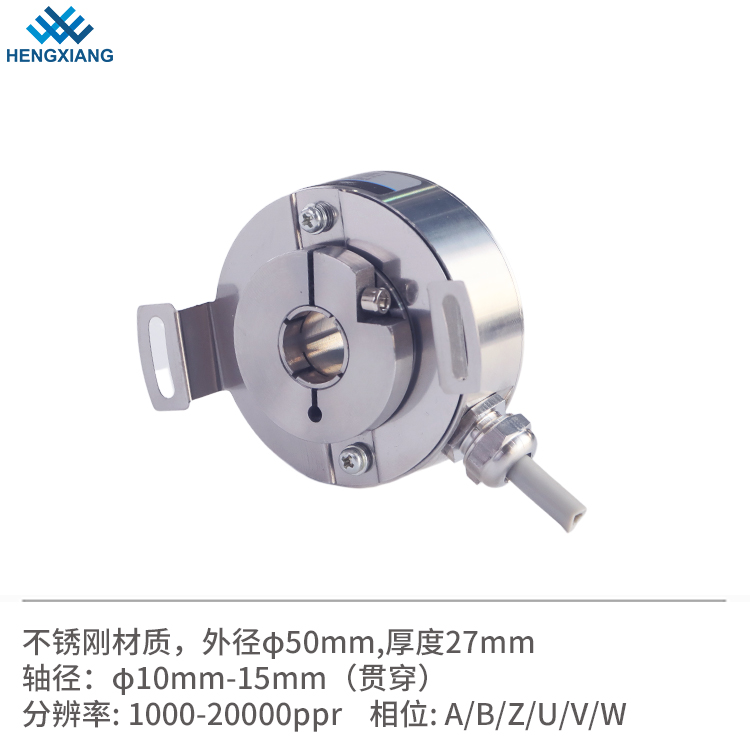

产品介绍：
外径尺寸: 50mm ;厚度: 27mm
轴径：10mm/12mm/14mm/16mm
脉冲：可达5000P/R
输出形式: 集电极开路、推挽和TTL、HTL
当前位置：首页 > 产品展示 > 编码器 > 增量型-空心轴 > 孔径10-15mm
产品介绍：
外径尺寸: 50mm ;厚度: 27mm
轴径：10mm/12mm/14mm/16mm
脉冲：可达5000P/R
输出形式: 集电极开路、推挽和TTL、HTL
| 项目 | 参数 | ||||||
| 外形尺寸 | 外径: 50mm ;厚度: 27mm | ||||||
| 轴径 | 10mm/12mm/14mm/16mm | ||||||
| 脉冲 | 1000;1024;1250;2000;2048;2500;4096;5000;10000; 1000/6;1000/8;1024/6;1024/8;2048/6;2048/8;2500/6;2500/8;5000/6;5000/8 | ||||||
| 输出相位 | 相位 A,B,Z,U,V,W | ||||||
| 出线方式 | 电缆线侧出 | ||||||
| 防护等级 | IP67 | ||||||
| 线长 | 1000MM | ||||||
| 包装方式 | 纸盒 | ||||||
| 重量 | 150g | ||||||
| 证书 | CE/ ISO9001 | ||||||
| 输出类型 | N -集电极开路(NPN) | V-电压输出 | F-推拉输出 | C- 长线驱动(TTL) | E- 长线驱动(HTL) | ||
| 电源电压 | DC+5V±5% & DC8-30V±5% | DC+5V±5% | DC8-30V±5% | ||||
| 消耗电流 | 100mA MAX | 120mA MAX | 120mA MAX | ||||
| 最高响应频率 | 100KHZ | 500KHZ | 600KHZ | ||||
| 输出容量 | 输出电流 | 流入 | ≤30mA | - | ≤20mA | ≤±50mA | |
| 流出 | ≤10mA | ||||||
| 输出电压 | "H" | - | - | ≥2.5V | ≥-3V | ||
| "L" | ≤0.4V | ≤0.7V(少于20mA) | ≤0.5V | ≤1V | |||
| 上升下降时间 | 少于2us(负载电阻1KΩ、线长:2M | 少于1us | ≤100ns | ||||
| 启动转矩 | 9.8x10-3 N.m(100gf.cm) Max | ||||||
| 惯性力矩 | 6.5x10-6kg.m2 Max | ||||||
| 轴允许力 | 径向 50N; 轴向 30N | ||||||
| 允许最高转速 | 3000RPM | ||||||
| 环境温度 | 工作:-40 ～+90°；保存:-45 ～+95° | ||||||
| 环境湿度 | 工作和保存时 50-85%RH(不结露) | ||||||
| 振动（耐久） | 振幅1.52mm，5-55Hz)，各轴2小时 | ||||||
| 冲击（耐久） | 980m/s2(100G) 11mesc,各方向三次 | ||||||
| 外壳 | 不锈钢 | ||||||
| 线长 | 1000mm | ||||||
